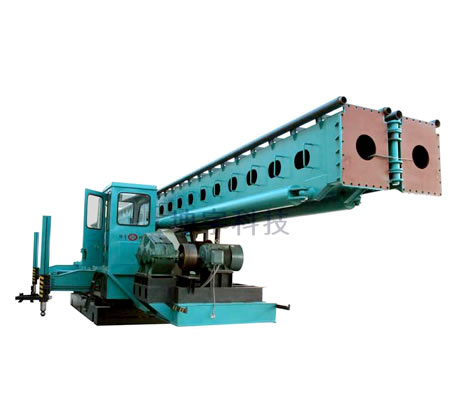

柴油錘樁架系列
針對砼預制樁的施工工法，我們開發了系列的機電液一體化的全新柴油錘樁架，該樁架可配裝筒式、導桿式柴油錘，根據不同的打樁要求，分別適用于4T、6T、8T、10T等不同型號要求的導桿式及筒式柴油錘。
坤宇機械科技推出的新型柴油錘樁架的主要特點
堅固而穩健的液壓步履式行走底盤
底盤采用液壓步履式行走方式，同時開發設計了雙軌八輪行走機構，軌道剛性好不易變形，鋼輪不易脫軌，使底盤更加穩健可靠，給樁機創造了一個穩定的基礎。
主架采用折疊式結構
樁機主架采用折疊式，使臂架的收放更加便捷、高效，避免上節滑道的二次安裝，同時，上下兩節間采用了法蘭式剛性聯接，使得臂架在使用過程中更加穩定，使樁機在施工中不再出現臂架晃動的現象。
折疊式頂部滑輪架
頂部滑輪架采用雙重折疊方式，既能滿足打樁的需要，又能滿足轉場運輸時不超過運輸高度限界，節省運輸費用。
支腿油缸滿足一次性裝車
支腿油采用加長行程的結構，可實現一次性起降裝卸車，提高了自裝自御的安全性。
機、液結合，卷揚機的操作更加人性化
采用機械與液壓相結合的新型操縱方式，不僅使操作變得輕松，同時使得離合與制動更加可靠。因甩掉了傳統的機械式操作拉桿裝置，使得操縱室也變得更加人性化、舒適化、美觀化。
回轉驅動強勁穩定
回轉機構采用高速柱塞式液壓馬達與大速比行星式減速機機構，使樁機上部回轉更加平穩可靠強勁有力。
液壓系統科學合理
采用開式回路，獨立的液壓油箱，整機采用鋼管與膠管配合布局，使得液壓系統更加可靠耐用，外觀更加整齊條理，系統更易于維護與保養。
安全可靠的電控系統
電氣控制系統采用國產名牌產品的電氣元件，并以優質的做工，確保電路安全可靠。同時實現操作室內部控制與室外有線遙控的雙地控制方式。
優良的外觀
外觀采用工程機械專用丙烯酸磁漆進行噴涂，該漆具有良好的耐候性和穩定性，對整機的防腐與外觀的保持具有很好的效果。
主要型號及技術參數
KYZJ4T-12型
| 型 號 | KYZJ4T-12 | 主卷揚 | 單繩拉力 | 5T | ||
| 單繩速度 | 17m/min | |||||
| 副卷揚 | 單繩拉力 | 3T | 地面允許***坡度（°） | ≤2 | ||
| 牽引速度 | 25m/min | ***柴油錘型號 | 4T | |||
| ***提樁長度 | 12 m | 外形尺寸 | 工作狀態(長寬高) | 12.9×4.4×20.4m | ||
| 沉 樁 最 大 深 度 | 12 m | 運輸狀態（長寬高） | 2.5×3.06×12.9 m | |||
| 移位方式 | 液壓步履式 | 拖行狀態（長寬高） | 14.1×2.51×3.1m | |||
| 步 履 長 度 | 1.5 m | 整機重量 | 30 T | |||
KYZJ6T-15型
| 型 號 | KYZJ6T-15 | 主卷揚 | 單繩拉力 | 5T | ||
| 牽引速度 | 24.6m/min | |||||
| 容繩量 | 210米 | |||||
| 副卷揚 | 單繩拉力 | 5T | 地面允許***坡度（°） | ≤2 | ||
| 牽引速度 | 17.5m/min | |||||
| 配用柴油錘型號 | ≤DD63 | |||||
| 容繩量 | 100米 | |||||
| 柴油錘類型 | 筒式錘 | |||||
| ***單樁長度 | 13 m | 外形尺寸 | 工作狀態(長×寬×高) | 14.3×4.7×27.6m | ||
| ***沉管直徑 | 500 mm | 運輸狀態（長×寬×高） | 13.5×2.5×3.2 m | |||
| 移位方式 | 液壓步履式 | 步 履 長 度 | 1.5 m | |||
| 整機重量 | 37 T | |||||
KYZJ8T-15型
| 型 號 | KYZJ8T-15D | 主卷揚 | 單繩拉力 | 8T | ||
| 牽引速度 | 24.6m/min | |||||
| 容繩量 | 210米 | |||||
| 副卷揚 | 單繩拉力 | 5T | 地面允許***坡度（°） | ≤2 | ||
| 牽引速度 | 17.5m/min | |||||
| ***柴油錘型號 | DD80 | |||||
| 容繩量 | 100米 | |||||
| 柴油錘類型 | 導桿式 | |||||
| ***單樁長度 | 15 m | 外形尺寸 | 工作狀態(長×寬×高) | 14.3×4.7×27.6m | ||
| ***沉管直徑 | 500 mm | 運輸狀態（長×寬×高） | 15.5×2.5×3.2 m | |||
| 步 履 長 度 | 1.5 m | |||||
| 移位方式 | 液壓步履式 | 整機重量 | 43 T | |||
KYZJ10T-15型
| 型 號 | KYZJ10T-115 | 主卷揚 | 單繩拉力（KN） | 80000 | ||
| 單繩速度 | 24．6m/min | |||||
| 副卷揚 | 單繩拉力（KN） | 50000 | ***柴油錘型號 | DD10.3 | ||
| 牽 引 速 度 | 17.5m/min | |||||
| 最 大 提 樁 長 度 | 15 m | 外形尺寸 | 工作狀態(長寬高) | 13.9×6.3×27.8m | ||
| 地面允許***坡度（°） | ≤2 | |||||
| 運輸狀態（長寬高） | 16.2×2.4×3.2m | |||||
| 移 位 方 式 | 液壓步履式 | |||||
| 步 履 長 度 | 1.5 m | 整機重量 | 47 T | |||
徐州坤宇機械科技有限公司是一家專業生產多功能打樁機、鉆機的高新技術企業，產品有全新液壓步履式沉管打樁機、輪式全回轉埋桿專用鉆機、新農村專用小型沉管灌注打樁機、履帶式全回轉裹體樁專用鉆機打樁機、長螺旋鉆機打樁機、振動錘系列等樁工產品為一體的，公司始終奉行“德為上、行為先、求真實、去假空、”，的經營理念，堅持“以品質求生存，以效益求發展、銷售***產品和服務”的指導方針。本著客戶第一的原則，追求完善的服務。 ***限度的為用戶提供優質高效的服務。
