履帶式柴油錘樁架系列
近年來,隨著樁機市場的不斷發展,對樁機的要求也是日新月異。為了滿足現場對樁機的快速短程轉場要求，我公司開發了新型液壓馬達驅動式履帶底盤樁機。該樁機在步履式樁機的基礎上改進發展而來，在繼承以下特點的基礎上又增加了新的功能特點：
一、主架采用折疊式結構
樁機主架采用折疊式，使臂架的收放更加便捷、高效，避免上節滑道的二次安裝，同時，上下兩節間采用了法蘭式剛性聯接，使得臂架在使用過程中更加穩定，使樁機在施工中不再出現臂架晃動的現象。
二、折疊式頂部滑輪架
頂部滑輪架采用雙重折疊方式，既能滿足打樁的需要，又能滿足轉場運輸時不超過運輸高度限界，節省運輸費用。
三、支腿油缸滿足一次性裝車
支腿油采用加長行程的結構，可實現一次性起降裝卸車，提高了自裝自御的安全性。

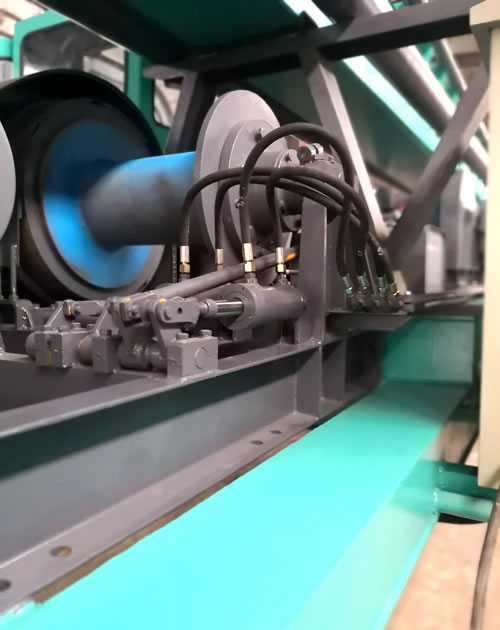

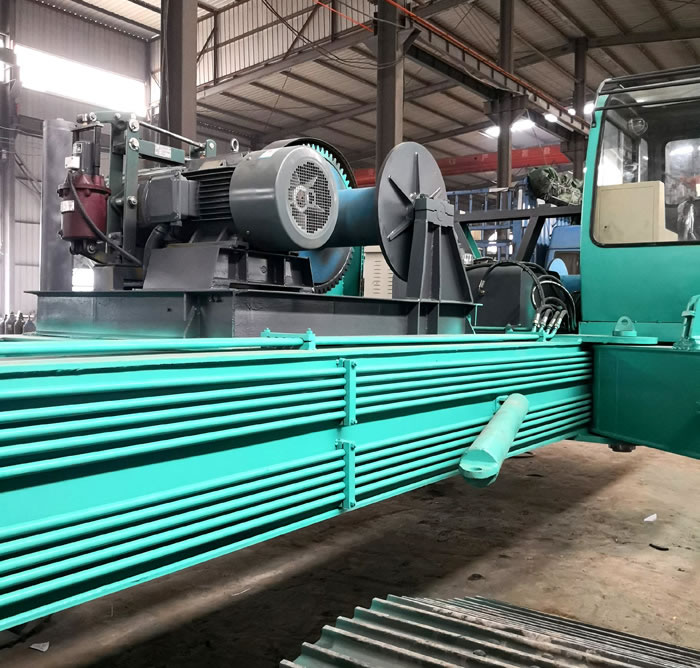

四、機、液結合，卷?yè)P(yáng)機的操作更加人性化
采用機械與液壓相結合的新型操縱方式，不僅使操作變得輕松，同時使得離合與制動更加可靠。因甩掉了傳統的機械式操作拉桿裝置，使得操縱室也變得更加人性化、舒適化、美觀化。
五、回轉驅動強勁穩定
回轉機構采用高速柱塞式液壓馬達與大速比行星式減速機機構，使樁機上部回轉更加平穩可靠強勁有力。

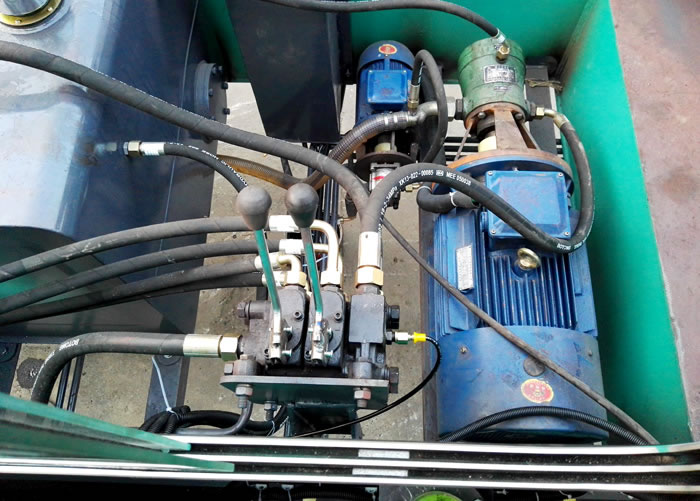

六、液壓系統科學合理
采用開式回路，獨立的液壓油箱，整機采用鋼管與膠管配合布局，使得液壓系統更加可靠耐用，外觀更加整齊條理，系統更易于維護與保養。

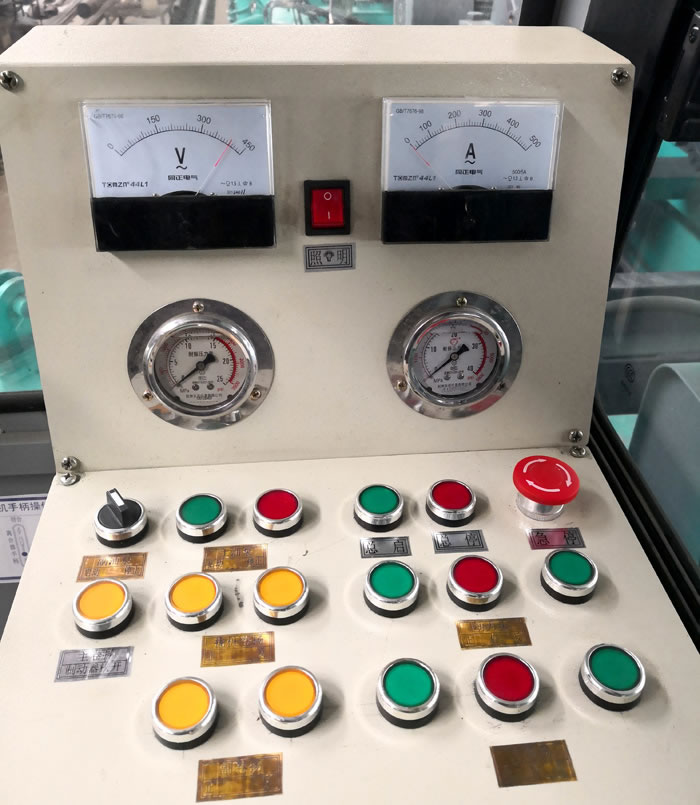

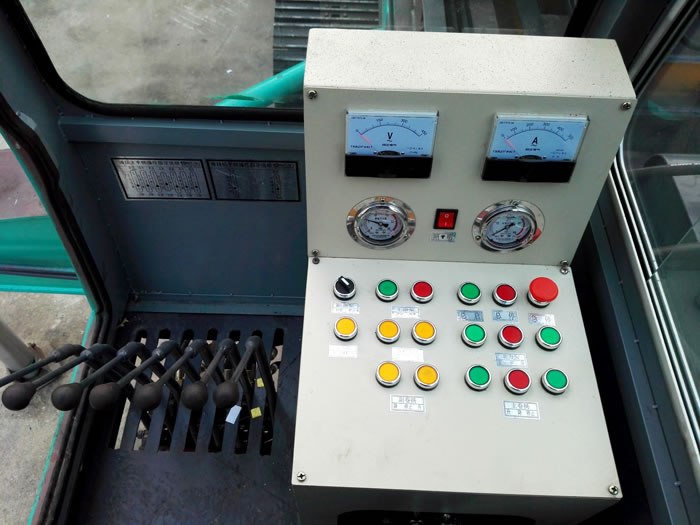

七、安全可靠的電控系統
電氣控制系統采用國產名牌產品的電氣元件，并以優質的做工，確保電路安全可靠。同時實現操作室內部控制與室外有線遙控的雙地控制方式。

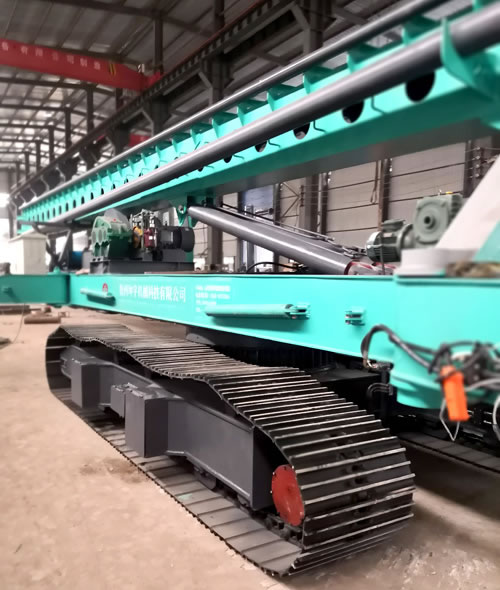

履帶底盤的主要特點有：
1、采用液壓馬達及行得減速機作為驅動單元，可實現無級變速與平穩驅動等功能，起步平穩，避免了電機驅動履帶底盤的沖擊與速度的不可調性。
2、履帶梁采用液壓擴展結構，可實現底盤總體寬度的伸縮變化，該功能主要滿足轉場運輸時的不超寬，以及施工時的底盤穩定性。
3、回轉支承采用內齒形式，與液壓馬達及行星減速機共同實現360度無限制回轉。
主要型號及技術參數
KYZJ6T-15L型
|
型 號 |
KYZJ6T-15 |
主卷?yè)P(yáng) |
單繩拉力 |
5T |
||
|
單繩速度 |
25m/min |
|||||
|
副卷?yè)P(yáng) |
單繩拉力 |
5T |
地面允許***坡度（°） |
≤2 |
||
|
牽引速度 |
17m/min |
***柴油錘型號 |
DD63 |
|||
|
***提樁長度 |
15 m |
外形尺寸 |
工作狀態(長寬高) |
15×5.8×25.1m |
||
|
***沉管直徑 |
500 mm |
運輸狀態（長寬高） |
16.4×3.0×3.36 m |
|||
|
移位方式 |
液壓驅動履帶式 |
拖行狀態（長寬高） |
14.1×2.51×3.1m |
|||
|
行 走 速 度 |
500 米/小時 |
整機重量 |
37 T |
|||
KYZJ8T-15L型
|
型 號 |
KYZJ8T-15L |
主卷?yè)P(yáng) |
單繩拉力 |
8T |
||
|
牽引速度 |
25m/min |
|||||
|
容繩量 |
210米 |
|||||
|
副卷?yè)P(yáng) |
單繩拉力 |
5T |
地面允許***坡度（°） |
≤2 |
||
|
牽引速度 |
17m/min |
|||||
|
配用柴油錘型號 |
≤DD83 |
|||||
|
容繩量 |
100米 |
|||||
|
柴油錘類型 |
導桿或筒式錘 |
|||||
|
***單樁長度 |
15 m |
外形尺寸 |
工作狀態(長×寬×高) |
15×5.8×25.9m |
||
|
***沉管直徑 |
600 mm |
運輸狀態（長×寬×高） |
16.4×3.2×3.36m |
|||
|
移位方式 |
液壓驅動履帶式 |
行走速度 |
500 米/小時 |
|||
|
整機重量 |
41 T |
|||||
KYZJ10T-15型
|
型 號 |
KYZJ10T-15L |
主卷?yè)P(yáng) |
單繩拉力 |
10T |
||
|
牽引速度 |
25m/min |
|||||
|
容繩量 |
210米 |
|||||
|
副卷?yè)P(yáng) |
單繩拉力 |
7T |
地面允許***坡度（°） |
≤2 |
||
|
牽引速度 |
17m/min |
|||||
|
***柴油錘型號 |
DD10.3 |
|||||
|
容繩量 |
100米 |
|||||
|
柴油錘類型 |
導桿式或筒式 |
|||||
|
***單樁長度 |
15 m |
外形尺寸 |
工作狀態(長×寬×高) |
15×5.8×25.9m |
||
|
***沉管直徑 |
800 mm |
運輸狀態（長×寬×高） |
16.4×3.2×3.36m |
|||
|
行走速度 |
500 米/小時 |
|||||
|
移位方式 |
液壓驅動履帶式 |
整機重量 |
43 T |
|||
KYZJ12T-15L型
|
型 號 |
KYZJ12T-15L |
主卷?yè)P(yáng) |
單繩拉力 |
10T |
||
|
單繩速度 |
25m/min |
|||||
|
副卷?yè)P(yáng) |
單繩拉力 |
8T |
***柴油錘型號 |
DD12.3 |
||
|
牽 引 速 度 |
17.5m/min |
|||||
|
最 大 提 樁 長 度 |
15 m |
外形尺寸 |
工作狀態(長寬高) |
15×5.8×25.9m |
||
|
地面允許***坡度（°） |
≤2 |
|||||
|
運輸狀態（長寬高） |
15×5.8×25.9m |
|||||
|
移 位 方 式 |
液壓驅動履帶式 |
|||||
|
步 履 長 度 |
1.5 m |
整機重量 |
46 T |
|||
